在收費站設置入口車道無人值守發卡機設備，通過自動車型判別設備判別車型，檢測器自動檢測到車輛，司機按鍵、自動無人值守發卡機發卡，提高了入口車道效率，減少人員投入。

一．無人值守發卡車道設備組成

每條無人值守發卡車道應至少有下列設備
1．無人值守發卡機
2．車道控制器（可以安裝在無人值守發卡機內部）
3．2-5臺非接觸IC卡讀讀寫器（安裝在無人值守發卡機內部）
4．通行信號燈
5．雨棚信號燈
6．霧燈
7．電動欄桿機
8．手動欄桿機
9．對講電話（安裝在無人值守發卡機內部）
10．2個單通道車輛檢測器（安裝在無人值守發卡機內部）
11．黃色閃光報警器（安裝在無人值守發卡機頂部）
12．車道攝像機
13．車牌識別系統
14．字符疊加器
15．自動車輛分型器

二．無人值守發卡機結構功能要求

無人值守發卡機應有下列部件組成

1．外機箱
機箱應采用A3冷軋鋼板，外表面進行酸洗磷化噴塑，具有防水、防塵、            防銹、散熱等功能。外箱的側面、頂面、后門應采用雙層結構，防止陽光直射造成機箱內溫度過高，在合適的位置安裝軸流風扇，保證內部的熱空氣能夠迅速的排到機箱外部。保證發卡機和內置車道控制器的正常工作。            機箱的外部應采用醒目的黃色，迎車的方向應具有醒目的紅、白相間的反光膜，卡口處應向外突出，目的是為了卡機不被行駛的車輛撞壞，卡機的后門必須能夠打開至180度的角度，保證更換卡夾或者維護時人員的安全。            機箱的前面板上下應各設置兩個出卡口、一個取卡按鈕、一個對講按鈕，方便大車和小車司機上或下位置的按鈕取卡。每個卡口上方應對應一個出卡指示燈。另外發卡機前面板上應留有一個對講電話、一個語音提示的揚聲器的安裝位置，通聲孔應有防水措施。整個面板應布局合理、美觀大方，有醒目的取卡提示。

2．4套獨立的發卡機機芯
每個卡口內部都對應有一套獨立的自動發卡機構，每套獨立的自動發卡機構通過RS232C通訊接口和發卡機核心控制器連接。每套機構都具有獨立的發卡機構和控制電路，當其中一套處于發卡狀態時，另一套準備。一套機構發卡完成后，另一套自動開始工作。裝卡時不需中斷發卡機工作。兩套機構工作和切換對使用沒有區別，若正在發卡的機構出現異常時，另一套機構可以自動接替其工作。兩套機構相應備份和輪換，可以保證很高的可靠性，實現真正的無人值守。

3．發卡機核心控制器

• 核心控制器應具有下列功能：

• 檢測4臺發卡機構的工作狀態和取卡按鈕的狀態上傳車道控制器

• 接受車道控制器的通訊命令，完成4臺獨立卡機的協調控制

• 自動控制非接觸IC卡天線的切換

• 接受、執行語音提示信息并播放

• 核心控制器應滿足下列要求：

• 嵌入式工業級32位微處理器，主頻大于60MHZ

• 內存≥16MByte

• 10M/100M自適應以太網接口用于遠程程序升級

• 6個以上RS232串口，其中1個用于和車道控制器通訊，另外用于和4臺發卡機構和語音IO模塊通訊

• 嵌入式實時多任務操作系統

4．I\O及語音控制單元
I\O及語音控制單元實時采集取卡按鈕的狀態，通過核心控制器上給車道控制器，并控制出卡指示燈的閃爍，并按照語音命令播出固化在模塊中的語音芯片中語音內容，如“請按鍵取卡”、“請取卡”、“請再次按鍵”、“謝謝請走好”等。它通過RS232接口同核心控制器通訊。

5．非接觸IC卡讀寫器天線板
在上下發卡機構的卡道下方安裝大車讀寫天線板和小車讀寫天線板，卡道中的非接觸IC卡到天線板的距離不能超過5cm，每塊板上有2個讀寫天線分別對應左右兩個出卡機，由核心控制器完成左右的切換，其中大車讀寫天線板上有兩個繼電器，可以切換到位于緊急發卡終端緊急刷卡天線上。車道控制器可通過命令把天線切換到左側、右側或緊急刷卡天線上。出現故障情況時，如卡機斷電，此時天線必須切換到緊急刷卡天線上。

6．調試維護終端模塊

在全自動發卡機的右側內置調試維護終端模塊，調試時需設置發卡機參數或當出現機構緊急故障時，現場調試維護或緊急發卡操作，比如出現壞卡時需要人工操作出卡。調試維護終端模塊由240×64點陣的LCD顯示屏、4×4的防水鍵盤和緊急刷卡天線組成，LCD顯示屏全漢字界面，采用CCFL背光，發卡機正常工作時，背光關閉。調試、設置參數、應急刷卡時背光打開。調試人員可通過終端設置發卡機的工作模式、IP地址等基本的工作參數，當出現發卡機構故障時，發卡員可通過維護終端進行發卡操作，根據LCD顯示屏上提示的界面，從鍵盤輸入車型參數，緊急刷卡天線刷卡，完成發卡操作。
調試終端模塊采用RS232接口同車道控制器通訊。

7．車道控制器、卡機等供電電路及車道外設的接線端子
車道控制器、卡機核心控制器和每臺發卡機構的電源應有不同的電源開關控制，車輛檢測器、非接觸IC卡讀寫器的電源應和車道控制器為同一路電源，發卡機內應留有車道外設的接線端子，方便和車道控制接口，在整個電源的進線端應安裝20KA電源避雷器。

8．  其他設備的安裝位置
無人值守發卡機必須預留下列設備的安裝位置和物理、電器接口

• 車道控制器

• 2個車輛檢測器

• 4個非接觸IC卡讀寫器及電源

• 對講電話

• 黃色閃光報警器

• 字符疊加器

三．車道控制器

無人發卡車道的車道控制器安裝在無人值守發卡機的機箱內，由工業級計算機和外設控制器組成。

車道控制器可采集自動欄桿機、手動欄桿機、車輛檢測器、緊急報警開關等輸入信號，按照預定的發卡車道程序，完成對車道設備的控制，如：控制發卡機準備卡、讀寫卡、發卡、圖像抓拍、車道的開放和關閉（雨棚燈信號燈）、車輛的通行指示（車道指示燈、自動欄桿機的開放和關閉）、當出現違章闖關、發卡機構故障、卡夾空需要更換卡夾時，車道設備控制程序自動啟動黃閃報警器報警，處理完畢自動關閉黃閃報警器。

車道控制器單元采用RS232C接口與發卡機核心控制器連接。

車道控制器單元具有32路數字I/O單元和隔離驅動單元和隔離驅動單元，輸出采用繼電器輸出或集電極開路輸出完成對強電設備的控制，16輸入采用光電耦合電路，保證外部設備的強信號和浪涌信號不會損壞內部的電路。

車道控制器的配置應不低于有人發卡車道的配置，采用4U工控機機箱

工控機的安裝應有減震措施。

四． 車輛檢測器

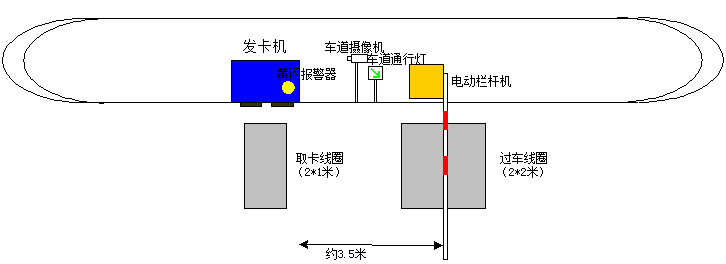

發卡機內部已預留2個車輛檢測器（VLD）安裝位置，外接環形檢測線圈。抓拍車輛檢測器提供給車道控制器的抓拍觸動信號，并可限制無車取卡。有車時按動按鈕才能發卡。車輛進入或離開檢測線圈的信號送到工控機，控制對車輛進行圖像抓拍。

車道控制器利用自動欄桿機欄桿下的過車線圈的車輛檢測單元的車輛通過信號，從而控制電動欄桿機的下落，并將此信號上傳到收費站監控室，也可作為車輛統計信號。也可實現自動欄桿機自動落桿功能。

五． 非接觸IC卡讀寫器

3個非接觸IC卡讀寫器分別用于：A.上工位IC卡讀寫。B.下工位IC卡讀寫。C.粵通卡讀寫。因每兩個工位之間只有1個IC卡讀寫器，需要對讀寫射頻天線進行切換，所以非接觸IC卡讀寫器必須采用分體式讀寫器。

六． 自動車輛分型器

能夠?qū)崿F(xiàn)對湖南省地方標準規定的5種車型進行自動分類，能夠在湖南省高溫、高濕、多雨的氣候下穩定工作，為了提高車類分型器的使用壽命，輪軸識別器不應采用機械式的輪軸識別器，而應采用壓電式的傳感器。

自動車輛分型器有下列部件組成：
1．  自動分型控制器
2．  壓電式輪軸識別控制器和傳感器
3．  紅外車輛分離器
4．  線圈式車輛檢測器

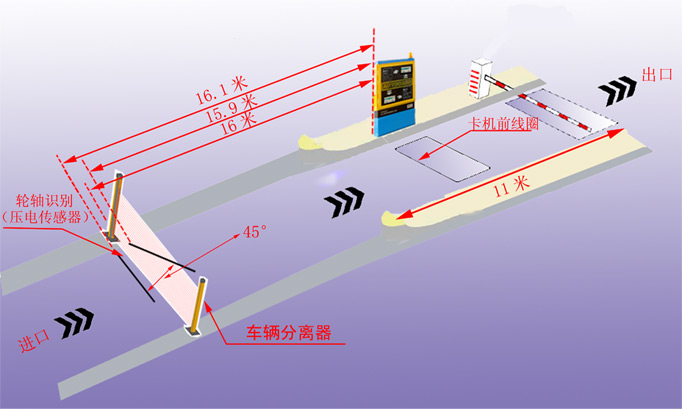

自動分型控制器、壓電式輪軸識別控制器、紅外車輛分離器的接收器安裝在一個室外機箱內，紅外車輛分離器的發送器，安裝在另一個室外機箱內，兩機箱分別安裝在車道的兩側，相距約4米，距離自動發卡機16-17米，橫向壓電式傳感器和斜向壓感安裝于兩個機箱中間，靠近車道的左側，長度均為1.7米，分別測量軸數和輪數，使用同軸電纜接入輪軸識別控制器。

自動分型控制器不斷采集紅外車輛分離器的車輛有無信號、車頭高度信號和輪軸信號來判斷通過車輛的車型，并且檢測來自抓拍線圈式車輛檢測器和欄桿機下的車檢器的車輛通過信號，用來解決由于車輛長度的不同而引起的車輛隊列問題，當司機取卡時，已經輸出當前的車輛的車型信號到車道控制器的數字IO卡。

車輛分型器的性能指標：
供電電源：24VAC±10%
功耗：≤100W
通訊接口：3位數字量輸出 或RS232/RS485
工作溫度：-20℃——50℃
工作濕度：5——100%RH
檢測精度：≧97%

七． 其他設備

無人值守發卡車道的其他設備與有人值守車道的配置相同。

八．無人發卡車道的功能

1. 實現司機按鈕取卡，無人發卡功能，包括讀寫、發卡、線圈檢測及外部設備控制數據通訊功能。
2. 上下卡口，便于大、小車司機操作。
3. 能實現有車取卡，且每次只能取一張卡，由處于發卡機前的檢測線圈控制。
4. 上下卡口均包括兩套發卡機構，并能自動切換和自動接替，以應對換卡箱、卡機異常、讀寫異常等情況，而不影響連續發卡。出卡時，對應機構有指示閃爍提示。
5. 具有對講功能，上下各有一對講按鈕，司機可以同監控室對講。
6. 具有語音提示功能，舉例：當取卡車輛到達取卡位置時，卡機自動播放提示語音“你好，請按鍵取卡”，司機按鍵后到發出卡期間，播放“請稍候”，卡發出后，播放“請取卡”，司機取卡后，播放“謝謝，一路順風”，欄桿抬起放行。
7. 工控機制少配置6個RS232串口、 圖像采集卡、I/O卡和字符疊加器等板卡設備。
8. 內置光電隔離驅動單元，能控制電動欄桿機、雨棚信號燈、車道通行燈、報警器等設備，能檢測欄桿機線圈和取卡線圈。
9.卡機側面安裝有人工操作終端，包括刷卡天線、專用鍵盤和點陣顯示屏，可以進行設備維護和應急人工發卡。
10.卡機應能適應室外環境工作，能抵抗室外高低溫、潮濕天氣，防護標準IP53。
11.內裝4臺非接觸IC卡讀寫器，四套讀寫天線并含切換控制電路。
12.卡機頂部裝有黃色閃光報警器，在車輛闖關、出現壞卡、卡發完等情況時，發出聲光報警。
13．無人發卡機應在本地觀察每一個發卡機構的現有卡數，并且可通過車道控制器遠傳到收費站的IC卡管理計算機

九．管理控制系統應用軟件描述

管理控制系統應用軟件是整個系統的核心組成部分，它不僅完成對所有外場設備的狀態、外場設備檢測數據的采集，同時又為控制設備的合理應用提供手段。使無人值守發卡系統能夠接收司機的取卡請求，由系統自動獲取車輛的車輛信息后進行寫卡，自動控制發卡機發卡，自動控制電動欄桿進行車輛放行。
根據系統的功能和特點，將管理控制系統應用軟件功能概括如下：

1.   用戶使用管理控制軟件，必須輸入口令，登錄系統后方可使用。
2.  系統操作員分級進行管理，系統內置三種操作權限：來賓、操作員、管理員。不同的操作權限對系統的操作能力大小不同。
3.  為利于用戶對整個發卡狀態以及設備運行狀況有直觀、清楚的認識，系統以圖形化方式顯示卡數、是否寫卡成功…等等， 還包括顯示通行信號燈、雨棚信號燈、電動欄桿機、2個單通道車輛檢測器、黃色閃光報警器、車道攝像機、車牌識別系統、自動車輛分型器的狀態。
4.  動態實時顯示設備狀態、檢測數據和上傳數據。
5.  系統對設備故障、通訊故障、設備報警等提供界面和聲音兩種方式報警方式，并自動保存事件時間、位置等信息。
6.  對設備的操作，同樣以模擬圖為基礎，通過用戶使用鼠標對設備的雙擊或右鍵快捷菜單等方式可直接實現對設備的控制。對卡箱有3種不同的操作（更換卡箱；裝入卡箱；強行取出卡箱）按系統菜單來完成。
7.  實時采集卡機工作狀態，包括當前發卡數、剩余卡數、工作模式等。并可對顯示內容進行編輯、修改顯示內容。系統單卡箱是600張卡,無人值守四個卡箱的總數是2400張,因此會產生額外卡.已經確認過,現路段上系統，只是會在界面上提示額外卡消息，分中心、中心都不會報警，不會對額外卡作出處理，對卡的總數計數等沒有影響，更不會影響正常交易。
8.  通過與設備的通訊，實時檢測其它車道設備的工作狀態。
9.  系統提供自診斷功能，實現對車道設備進行自診斷，可判斷設備通訊狀態設備工作狀態，并實時報警到監控中心。
10. 提供向上級監控中心上傳數據的接口，分中心、中心能夠正確查詢、統計、打印發卡數等相關數據。
11. 強大日志管理功能，對系統發生的事件和操作員進行的操作均進行記錄，并提供查詢手段，以方便管理。

管理控制系統應用軟件采用面向?qū)ο蟮木幊谭绞?，所有功能已高度模塊化，以DLL的形式組合到系統。應用軟件由管理控制框架程序和設備子模塊、應用子模塊、功能子模塊組合而成。管理控制框架程序負責組合各功能模塊，并提供數據庫、通訊等其它功能。設備子模塊有發卡機模塊、車道其它外設模塊等。應用模塊有監控應用模塊、通訊應用模塊、方案應用模塊等。功能子模塊有設備管理、卡片管理、查詢、報表、事件輸入等。

采用模塊化結構設計使系統的功能具有極強的擴展性和通用性。各個子模塊的功能獨立，處理上與其它子模塊沒有直接關系。單個功能模塊出現問題，不會影響整個系統軟件和其它模塊。使系統具體極高的穩定性和魯棒性。同時也使系統具有了優良的二次開發特性。
